GSA-Cシリーズ CANopen 単回転バス型絶対エンコーダ

GSA-C Series CANopen Single Turn Bus-based Absolute Encoder

簡単な説明:

Gertech GSA-Cシリーズエンコーダは、単回転CANopenインターフェース絶対エンコーダです。CANopenはCANベースの通信システムであり、上位層のプロトコルおよびプロファイル仕様で構成されています。CANopenは、高度に柔軟な構成機能を持つ標準化された組み込みネットワークとして開発され、元々はハンドリングシステムなどの動作指向の機械制御システム向けに設計されました。現在では、医療機器、悪路走行車両、海洋電子機器、鉄道用途、建物自動化など、さまざまな分野で利用されています。

ハウジング直径:38,50,58mm;

ソリッド/中空シャフト直径:6,8,10mm;

インターフェース:CANopen;

解像度:単回転最大16ビット;

供給電圧:5V, 8-29V;

出力コード:バイナリ, グレイ, グレイエクセス, BCD;

メールでお問い合わせ

製品詳細

1. 製品基本情報

項目	内容
製品名	GSA‑C シリーズエンコーダ
エンコーダタイプ	シングルターン絶対エンコーダ（CANopen インターフェース搭載）
通信方式	CANopen（CAN ベースの通信システム。高層プロトコルやプロファイル仕様を含む）
分解能	シングルターン：最大 16 ビット
ハウジング直径	58 mm
中空シャフト直径	12 mm
電源電圧	8 – 30 V
認証	CE、ROHS、KC、ISO9001
納期	全額入金後、1 週間以内に出荷
発送方法	DHL または合意されたその他の物流方法

2. 主な特徴と動作原理

特徴／パラメータ	詳細
検出技術	永続磁石と磁誘導素子を採用し、磁電変換によりシャフトの角度変位を電気パルス信号に変換します。
信頼性と耐用年数	安定性と高信頼性を実現しており、長寿命設計です。
インターフェース	CANopen インターフェース。 “エンコーダ機器クラス2規則”に準拠し、通常はスレーブデバイスとして使用されます。
動作環境	振動耐性、耐食性、耐汚染性があります。
適用分野	自動制御および計測システムに広く利用され、機械製造、海運、繊維、印刷、航空、軍事、試験機、エレベーターなどに適用されます。

3. CANopen および EDS の詳細

項目	内容
CANopen インターフェース	CANopen を介して通信します。特定の NMT メッセージを送信することで、エンコーダはさまざまな動作状態に切り替えることができます。詳細については、CIA 標準規格 301 および CIA 標準規格 406 を参照してください（www.can-cia.org より入手可能）。
EDS ファイル	エンコーダには EDS（電子データシート）ファイルが付属しており、使用前にメインの CANopen コントローラーにインストールする必要があります。

4. 注文、梱包およびサポート情報

カテゴリ	詳細
注文と納期	全額入金後、1 週間以内に出荷
発送方法	DHL または合意されたその他の物流方法により発送
梱包	標準の輸出用梱包または購入者の要求に応じた梱包
支払い方法	銀行振込、西聯送金、PayPal
品質管理	エンコーダ業界で 10 年以上の経験を持つ胡（フー）氏が率いる専門の品質管理チームが検査を行っています。
技術サポート	張（チャン）博士が率いる技術チームがサポートを提供しており、Profinet、EtherCAT、Modbus-TCP、Power‑link の分野で数々の成果を上げています。
保証およびサービス	1 年保証、かつ生涯にわたる技術サポート
連絡用メールアドレス	[email protected]

5. エンコーダ選定ガイド（5 つのステップ）

ステップ	操作	詳細
1	既存ブランドとの比較	他ブランドのエンコーダをご使用の場合は、該当の情報（例：型番など）をお知らせください。弊社のエンジニアが、コストパフォーマンスに優れた同等品をご提案いたします。
2	エンコーダタイプの選択	選択肢：増分エンコーダ、絶対エンコーダ、ドローワイヤーセンサー、またはマニュアルパルス発生器。
3	出力形式またはインターフェースの選択	増分エンコーダの場合：NPN、PNP、ラインドライバ、またはプッシュプル出力。絶対エンコーダの場合：パラレル、SSI、BISS、Modbus、CANopen、Profibus、DeviceNET、Profinet、EtherCAT、Power‑link、Modbus TCP など。
4	エンコーダの分解能の選択	Gertech 製の場合、増分エンコーダは最大 50,000 ppr、絶対エンコーダは最大 29 ビットまで選択可能です。
5	ハウジング直径およびシャフト直径の選択	お客様の用途に合わせて選択してください（例：本製品はハウジング直径 58 mm、シャフト直径 12 mm です）。

6. 同等交換製品（ブランドおよびモデル例）

ブランド	同等モデル／シリーズ例
Omron	E6A2‑CS3C, E6A2‑CS3E, E6A2‑CS5C, E6A2‑CS5C, E6A2‑CW3C, E6A2‑CW3E, E6A2‑CW5C, E6A2‑CWZ3C, E6A2‑CWZ3E, E6A2‑CWZ5C; E6B2‑CS3C, E6B2‑CS3E, E6B2‑CS5C, E6B2‑CW3C, E6B2‑CW3E, E6B2‑CW5C, E6B2‑CWZ3C, E6B2‑CWZ3E, E6B2‑CBZ5C; E6C2‑CS3C, E6C2‑CS3E, E6C2‑CS5C, E6C2‑CS5C, E6C2‑CW3C, E6C2‑CW3E, E6C2‑CW5C, E6C2‑CWZ3C, E6C2‑CWZ3E, E6C2‑CBZ5C.
Koyo	TRD‑MX、TRD‑2E/1EH、TRD‑2T、TRD‑2TH、TRD‑S、TRD‑SH、TRD‑N、TRD‑NH、TRD‑J、TRD‑GK、TRD‑CH シリーズ。
Autonics	E30S、E40S、E40H、E50S、E50H、E60S、E60H シリーズ。

補足情報

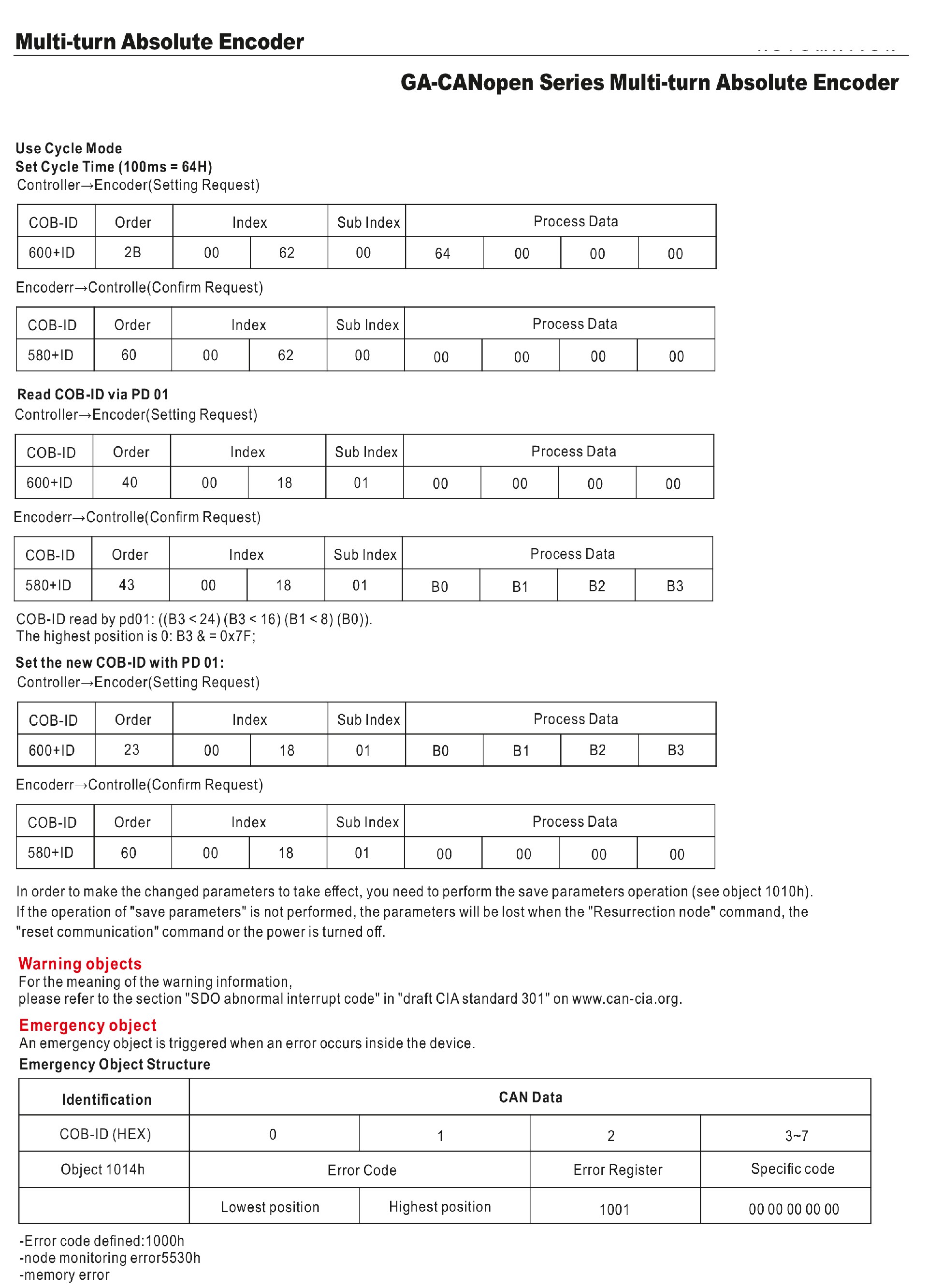

CANopen の動作状態および図面について
ドキュメントには「ステートデバイス」の概念や動作状態の図面が記載されています。CANopen.cdr というファイル名が複数回言及されていますが、これらの図面やダイアグラムはここでは表示していません。詳細については、関連する CANopen インターフェースのドキュメントをご参照ください。
参考資料について
本マニュアルに記載されていない部分については、CIA 標準規格 301 および CIA 標準規格 406 を参照してください。これらの資料は www.can-cia.org から入手可能です。
その他のファイル
CANopen.cdr と複数回記載されていることから、CANopen インターフェースの詳細や状態遷移に関する CAD や図面ファイルが存在することが示唆されます。
