エンコーダは、機械的な運動を電気信号に変換するデバイスで、オートメーション、ロボティクス、CNC加工、自動車、医療機器などの業界で広く使用されています。一般的なインクリメンタルエンコーダやアブソリュートエンコーダに加えて、市場にはいくつかの特殊な種類のエンコーダも存在しており、それぞれが独自の動作原理と利点を持っています。以下では、マグネティックエンコーダ、光学エンコーダ、キャパシティブエンコーダの3つの特殊な種類のエンコーダについて紹介します。
1. マグネティックエンコーダ
マグネティックエンコーダ構造の概略図
動作原理
マグネティックエンコーダは、磁場の変化を測定することによって位置、角度、速度を検出します。これらのエンコーダは通常、2つの主要なコンポーネントから構成されています：永久磁石と磁気センサー（例：ホール効果センサー）。磁石が回転することで磁場が変化し、センサーがその変化を検出して電気信号に変換します。
マグネティックエンコーダには以下の2つの主な種類があります：
インクリメンタルマグネティックエンコーダ：初期位置に対するインクリメンタル信号を出力し、回転変位を測定するのに使われます。
アブソリュートマグネティックエンコーダ：各位置に一意なコードがあり、絶対位置信号を出力します。
利点
干渉に強い：マグネティックエンコーダは油、埃、湿気などの環境汚染に強く、過酷な環境でも使用可能です。
高い信頼性と長寿命：機械的な接触がないため、摩耗が少なく、長期間の使用が可能です。
簡単な取り付け：精密なアライメントが必要なく、他のシステムへの統合が容易です。
欠点
低い解像度：光学エンコーダと比較して、一般的に精度が低く、高精度が求められないアプリケーションに適しています。
外部磁場に敏感：強い外部磁場がマグネティックエンコーダの動作に干渉する可能性があります。
用途
オートメーション生産ライン：コンベアベルト、ロボットアーム、その他の機器の動きを監視します。
モーターのフィードバックシステム：電動モーターの速度や位置のフィードバックを提供します。
自動車産業：電動ステアリングシステムや車輪速度センサーなどで使用されます。
農業機器：トラクターや収穫機などの車両での運動検出に利用されます。
2. 光学エンコーダ

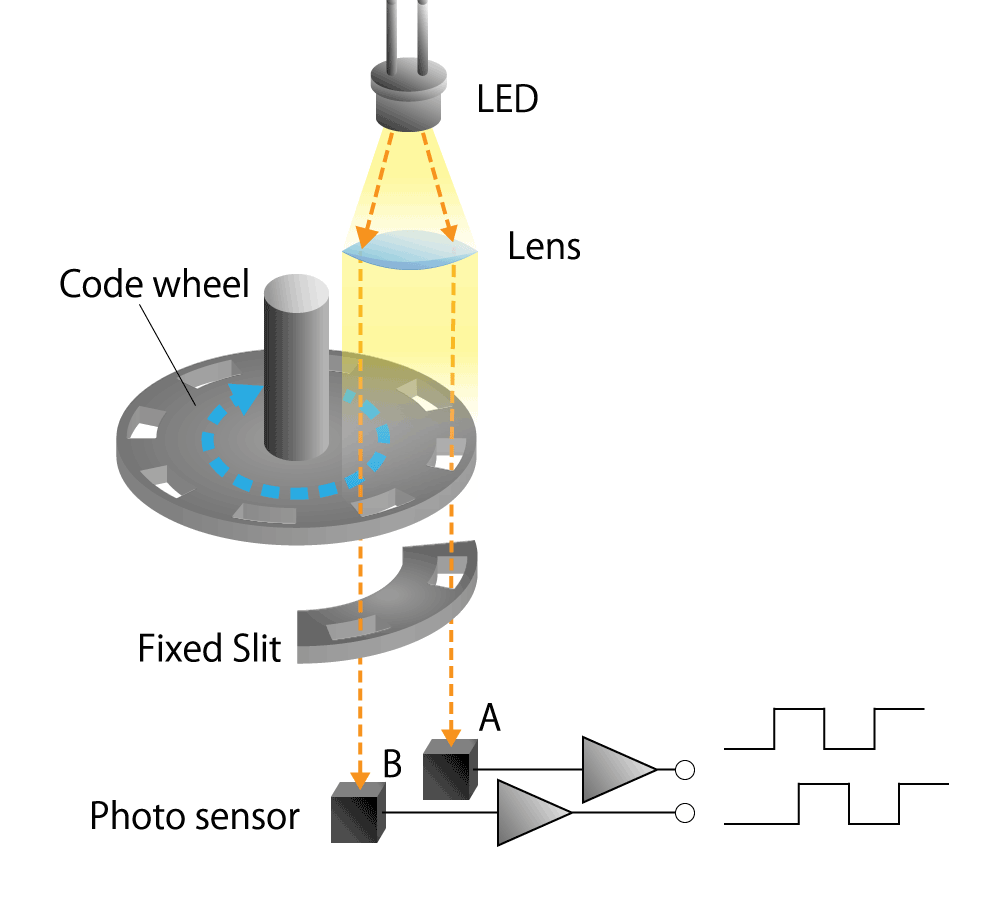

光学エンコーダ構造の概略図
動作原理
光学エンコーダは、光のパターンの変化を検出することによって動作します。これらのエンコーダは、光源（通常はLED）と光学ディスク（通常は透明でパターンが刻まれている）を使用します。光源からの光が光学ディスクの透明および不透明部分を通過し、光受信機（例えばフォトダイオード）が光の強度の変化を検出し、それを電気信号に変換します。ディスクの回転に基づいて、センサーが角度や位置を計算します。
光学エンコーダには2つの主要なタイプがあります：
インクリメンタル光学エンコーダ：位置の変化に基づいてインクリメンタル信号を出力し、周期的な動きの測定に使用されます。
アブソリュート光学エンコーダ：各位置に一意なコードがあり、絶対位置フィードバックを提供します。
利点
高精度：光学エンコーダは非常に高い解像度を提供し、非常に細かな位置の測定が可能で、高精度が求められるアプリケーションに最適です。
非接触測定：光学エンコーダは光に基づいて動作するため、機械的な摩耗がほとんどなく、長寿命を実現します。
高速応答：光学エンコーダは非常に反応が速く、高速アプリケーションに適しています。
欠点
環境要因に敏感：光学エンコーダは埃、油、湿気などの汚染物質の影響を受けやすく、クリーンで制御された環境が必要です。
高コスト：高精度で複雑な設計により、光学エンコーダは通常、マグネティックエンコーダより高価です。
正確な取り付けが必要：光学エンコーダは、正確なアライメントが必要です。
用途
CNC機械：ツールやワークピースの位置と角度を監視します。
計測機器：電子計測機器や精密機器に使用されます。
オートメーション機器：さまざまな自動化生産ラインで位置や動きのフィードバックに使用されます。
3. キャパシティブエンコーダ
動作原理
キャパシティブエンコーダは、静電容量の変化を測定することによって位置を検出します。これらのエンコーダは、2つの電極と導電性のディスクで構成されています。電極の相対的な位置が変化すると、電極間の静電容量も変化します。この静電容量の変動が電気信号に変換され、角度位置や変位を表します。
キャパシティブエンコーダは、接触式と非接触式の測定に対応でき、高感度で高速応答が可能です。
利点
非接触測定：キャパシティブエンコーダは、光学エンコーダと同様に機械的接触がなく、摩耗を減らし、長寿命を保証します。
過酷な環境への高い耐性：高温や高湿度環境でも動作可能で、過酷な条件に適しています。
高解像度：キャパシティブエンコーダは高精度で解像度が高いため、精密な位置測定が要求されるアプリケーションに最適です。
欠点
電磁干渉に敏感：キャパシティブエンコーダは、電磁干渉（EMI）に影響されやすく、信号の歪みを引き起こす可能性があります。
高コスト：技術の複雑さにより、製造コストが高くなります。
環境適応性の限界：高温や湿度には耐性がありますが、強い電磁場や振動のある環境では性能が劣る場合があります。
用途
高精度位置制御：航空宇宙、精密機器、科学計測など、極めて正確な位置フィードバックが求められるアプリケーションで使用されます。
オートメーションおよびロボティクス：精密な運動制御とフィードバックが必要なアプリケーションに最適です。
高温アプリケーション：冶金、ガラス製造、化学処理など、高温での運用が求められる業界に適しています。
まとめ
各エンコーダの種類には独自の利点と用途があります：
マグネティックエンコーダは過酷な環境や耐久性が求められるアプリケーションに最適ですが、光学エンコーダに比べて精度が低いです。
光学エンコーダは高精度と高速を提供し、高精度なアプリケーションや高速アプリケーションに適していますが、クリーンな環境が必要です。
キャパシティブエンコーダは非接触で高解像度の測定を得意としており、高温環境に適していますが、電磁干渉に弱いです。
エンコーダを選択する際は、精度、環境、速度、耐久性など、特定のアプリケーションのニーズに応じて最適な種類を選ぶことが重要です。
