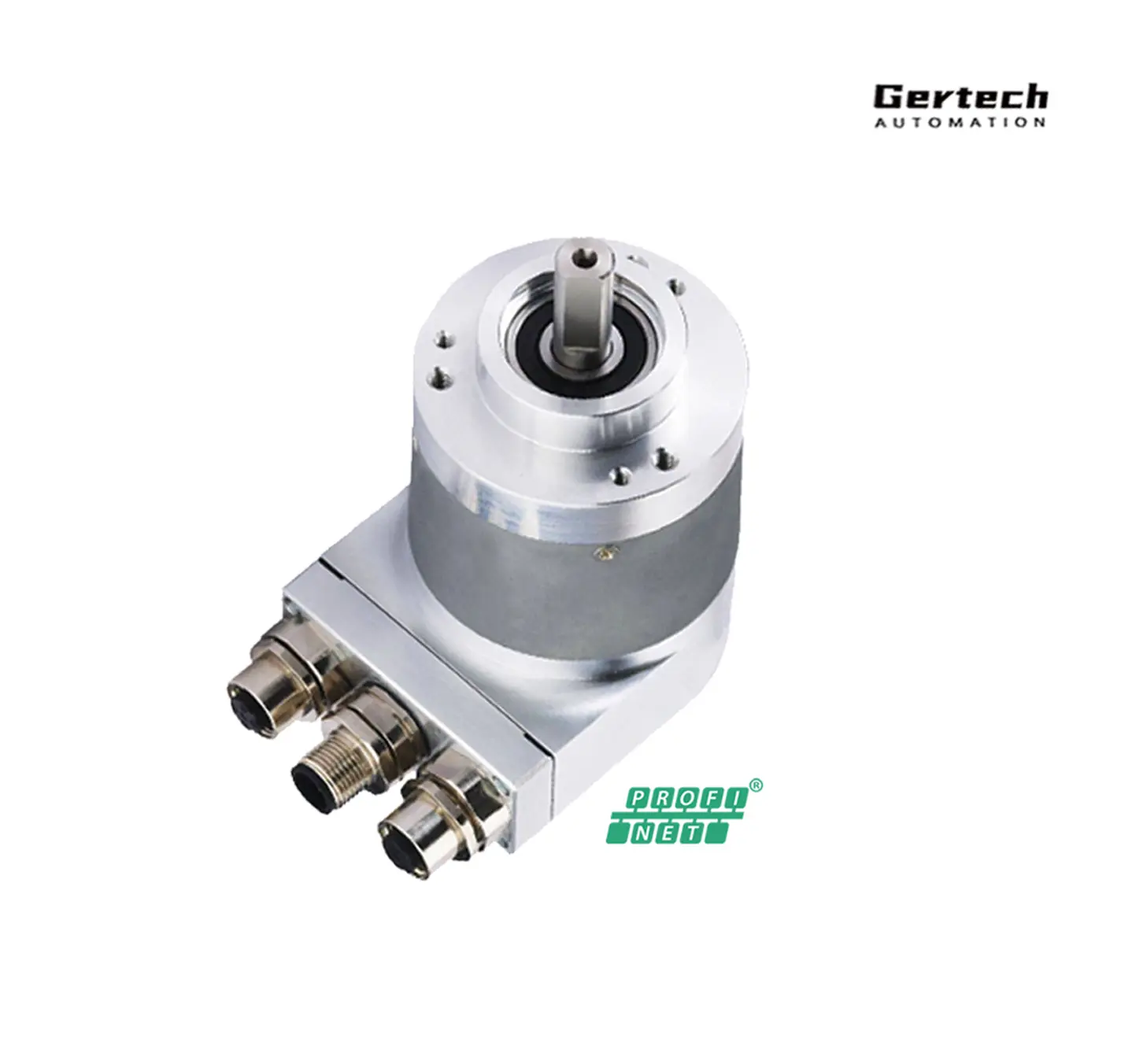

Profinet EtherNet エンコーダ
▶ハウジング直径： 58mm
▶ソリッド/ブラインドホロウシャフト： 10mm、12mm、15mm
▶インターフェース： Profinet
▶絶対回転数： 8192ppr（13ビット）
▶総回転数： 4096（12ビット）
▶供給電圧： 8-29V
▶出力コード： バイナリ
▶振動耐性、耐腐食性、耐汚染性あり
| カテゴリ | 仕様 |
|---|---|
| 製品特性 | ハウジング直径： 58mm、ソリッド/ブラインドホロウシャフト： 10mm、12mm、15mm |
| 電気的データ | 解像度： 4096ppr（12ビット）、8192（13ビット） |
| インターフェース： Profinet | |
| 出力コード： バイナリ | |
| 供給電圧： 8-29V | |
| 診断 | メモリ、温度、同期、立ち上げ診断、無効スケーリング、通信、マスターの生存信号に関する故障と警告 |
| 特徴 | ブートローダー、ラウンド軸、点滅LED |
| 伝送速度 | 10/100 Mbit |
| インターフェースサイクル時間 | ≥ 1ms |
| プログラミング機能 | 解像度、時間基準、速度フィルター、プリセット、カウント方向、IPアドレス |
| 出力 | 出力ドライバ： イーサネット、供給電圧： 10-32VDC、スタートアップ時間： < 1秒、など |
| 逆接続保護 | はい |
| 短絡保護 | はい |
| EMC：放射干渉 | DIN EN 61000-6-4 |
| EMC：ノイズ耐性 | DIN EN 61000-6-2 |
| MTTF | 65年 @ 40°C |
| センサー | 技術： 光学 |
| 解像度（シングルターン）： 13ビット | |
| 総回転数： 12ビット | |
| マルチターン技術： 機械的ギアリング（バッテリーなし） | |
| 精度（INL）： ±0.0220°（14 - 16ビット）、±0.0439°（≤13ビット） | |
| コード： バイナリ | |
| 環境仕様 | シャフト保護等級： IP66/IP67 |
| ハウジング保護等級： IP66/IP67 | |
| 動作温度： -30°C固定（-22°F）、-5°C可動（+23°F）～+70°C（+158°F） | |
| 保管温度： -40°C（-40°F）～+85°C（+185°F） | |
| 湿度： 98% RH、結露なし | |
| 機械的データ | 接続キャップ材質： ステンレスV4A（1.4404; 316 L） |
| ハウジング材質： ステンレスV4A（1.4404, 316 L） | |
| ハウジングコーティング： コーティングなし | |
| フランジタイプ： ソリッドシャフトø 58mm ATEX | |
| フランジ材質： ステンレスV4A（1.4404, 316 L） | |
| シャフトタイプ： ブラインドホロウ、深さ=30mm | |
| シャフト直径： Ø10mm（0.55”） | |
| ローター慣性： ≤ 35 gcm² [≤ 0.2 oz-in²] | |
| 摩擦トルク： ≤ 3 Ncm @ 20°C（4.2 oz-in @ 68°F） | |
| 最大許容機械速度： ≤ 3000 1/min | |
| 衝撃耐性： ≤ 100 g（半正弦波11ms、EN 60068-2-27） | |
| 振動耐性： ≤ 10 g（10 Hz – 2000 Hz、EN 60068-2-6） | |
| 長さ： 134mm（5.28”） | |
| 重量： 3110g（6.86lb） | |
| 最大軸方向/半径方向の不整合： 静的±0.3mm/±0.5mm、動的±0.1mm/±0.2mm | |
| 電気的接続 | 接続方向： ラジアル |
| 接続タイプ： ケーブル/コネクタ | |
| 最小曲げ半径： 50mm（2”）固定、100mm（4”）可動 |
