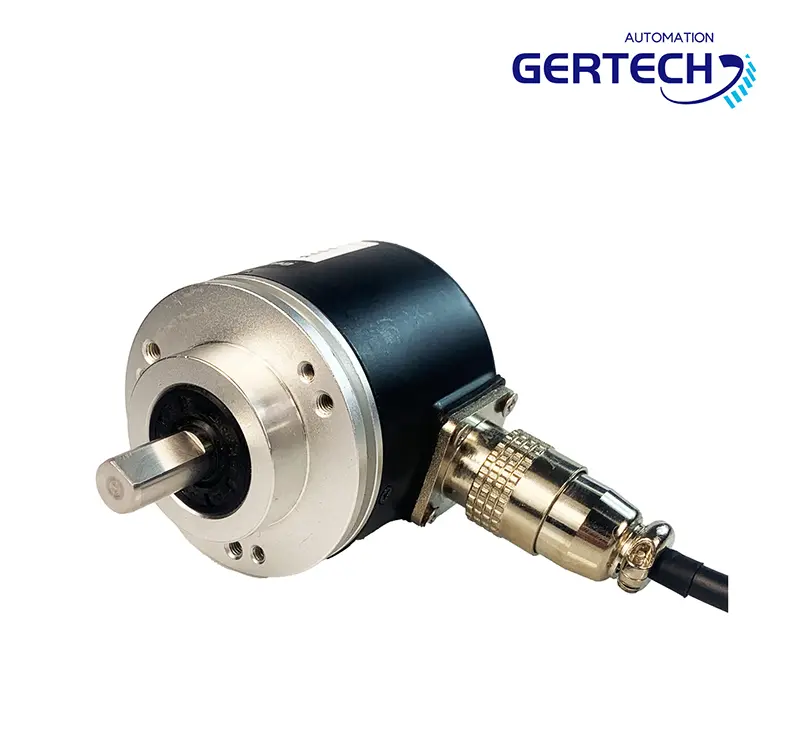

GMA-Sシリーズ SSIインターフェース多回転絶対エンコーダー

GMA-Sシリーズ SSIインターフェース多回転絶対エンコーダー

GMA-S Series SSI Interface Multi-Turn Absolute Encoder
  • GMA-S Series SSI Interface Multi-Turn Absolute Encoder
  • GMA-S Series SSI Interface Multi-Turn Absolute Encoder
  • GMA-S Series SSI Interface Multi-Turn Absolute Encoder
  • GMA-S Series SSI Interface Multi-Turn Absolute Encoder
  • GMA-S Series SSI Interface Multi-Turn Absolute Encoder

簡単な説明:

GMA-Sシリーズ絶対エンコーダーは、SSI多回転絶対エンコーダーです。同期シリアルインターフェース（SSI）は、ポイント・ツー・ポイント接続方式のため、スレーブ機器をバス接続することはできません。SSIは一方向通信であり、データはスレーブからマスターにのみ送信されます。そのため、マスターからスレーブに設定データを送信することはできません。通信速度は最大2Mビット/秒に制限されています。多くのSSIデバイスは、通信の整合性を改善するために二重送信を実装しています。マスターは送信内容を比較してエラーを検出します。パリティチェック（付録）により、エラー検出がさらに改善されます。SSIは比較的緩い標準であり、多くの改造バージョンが存在し、インクリメンタルAqBまたはsin/cosインターフェースのオプションもあります。この実装では、絶対位置はスタートアップ時にのみ読み取られます。

ハウジング直径：38、50、58mm

ソリッド/ハロウシャフト直径：6、8、10mm

インターフェース：SSI

解像度：最大16ビット回転、単回転最大16ビット、合計最大29ビット

供給電圧：5V、8-29V

出力コード：バイナリ、グレイ、グレイエクセス、BCD


製品詳細

カテゴリ仕様
モデルGMA-SシリーズSSIインターフェースマルチターン絶対エンコーダ
インターフェースSSI（同期シリアルインターフェース）
出力コードバイナリ、グレイ、グレイ過剰、BCD
供給電圧5V、8-29V
ハウジング直径38mm、50mm、58mm
シャフト直径ソリッド/ホロウ：6mm、8mm、10mm
解像度最大16ビット（単一ターン）、最大29ビット（合計）
最大周波数応答33kHz ~ 4 MHz
重量160g - 200g
トルク始動トルク：4 x 10⁻³ N•M
最大シャフト荷重軸方向：5-30N、半径方向：10-20N
最大回転速度5000 rpm
動作温度-30°Cから80°C
保存温度-40°Cから80°C
保護等級IP54
認証CE、ROHS、KC、ISO9001


電気データ

パラメーター値
クロック電圧（VIH）2.1V〜Vcc
クロック電圧（VIL）0.9V
出力電圧（VOH）2.0V〜Vcc
出力電圧（VOL）0.5V
電流（IO）15mA
クロック周期（tCL）0.25 µs（最小）、2 x tM（最大）
クロックハイ（tCHL）0.1 µs（最小）、tM（標準）
クロックロー（tCLO）0.1 µs（最小）、tM（標準）
モノフロップ時間（tM）15µs〜25µs


接続ピン配置

信号色
Vcc茶色
GND青色
クロック+白色
クロック-灰色
データ+黒色
データ-紫色
ゼロ黄色


機械的データ

パラメーター値
始動トルク4 x 10⁻³ N•M
最大シャフト荷重軸方向：5-30N、半径方向：10-20N
最大回転速度5000 rpm
重量160g - 200g


環境データ

パラメーター値
動作温度-30°Cから80°C
保存温度-40°Cから80°C
保護等級IP54


製品特性

特性値
ハウジング直径58mm
ソリッドシャフト直径10mm
解像度最大16ビット（単一ターン）、最大29ビット（合計）
インターフェースSSI
出力コードバイナリ、グレイ、グレイ過剰、BCD
供給電圧8V - 29V
振動耐性有
腐食耐性有
汚染耐性有


使用例

自動制御および計測システムで広く使用されています。以下の分野で使用例があります：

  • 機械製造

  • 航空

  • 軍事産業

  • テスト機器

  • エレベーター など


Product characteristics
Housing Dia.:58mm
Solid Shaft Dia.:10mm
Electrical Data
Resolution:Max.16bits, Single turn max.16bits, Total Max.29bits
Interface:SSI/NPN/PNP open collector, Push pull, Line Driver;
Output Code:Binary, Gray, Gray Excess, BCD
Supply Voltage:8-29V
Max. Frequency Response33Khz~4Mhz

Item

Min

Max

Input Signal

Clock

Voltage

VIH2.1vVcc
VIL
0.9v

Output Signal

Data

Voltage

VOH2.0vVcc
VOL
0.5v

Current

IO
15mA
Mechanical Data
Start Torque4 x 10-3 N•M
Max. Shaft LoadingAxial: 5-30N, Radial:10-20N;
Max. Rotary Speed5000rpm
Weight160-200g
Environment Data
Working Temp.-30~80℃
Storage Temp.-40~80℃
Protection GradeIP54
Connection Leading:

SignalVccGND

Clock+

Clock-

Data+

Data-

Zero



ColourBrownBlue

White

Gray

Black

Purple

Yellow


Interface
ParameterSymbolMin.Typ.Max.UnitNote
Clock PeriodtCL0.25
2 x tMμs
Clock HightCHL0.1
tMμs
Clock LowtCLO0.1
tMμs
Monoflop timetM151925μs
